HGL18標準全齒研磨處理齒輪


齒輪特性

  ○ 精度等級：DIN 6   ○ 齒面硬度：55~60HRC
  ○ 齒型：標準全齒深齒   ○ 熱處理：高周波
  ○ 壓力角：20°   ○ 齒面精加工：研磨
  ○ 左旋角：19.528°   ○ 齒研基準面：內徑
  ○ 材質：20CrMnTi   ○ 追加工：可

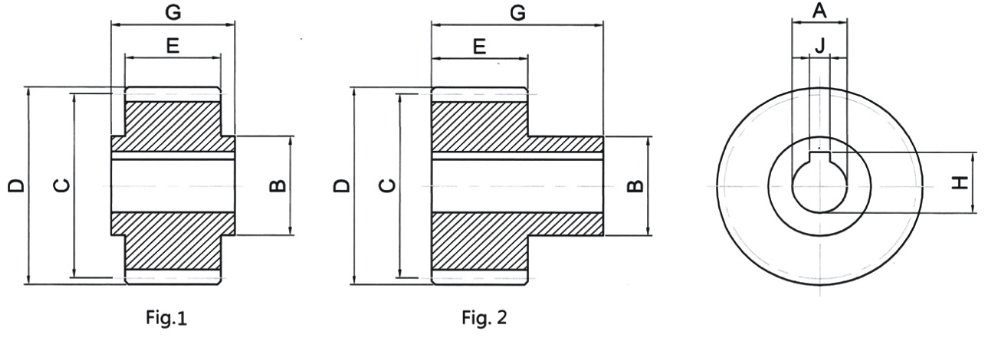

機械尺寸
技術參數
（模數3）：單位/Dimension：mm
產品型號
Catalog NO.		 國號
Fig.		 齒數
Z		 內徑
Bore		 轂徑
Hua dia		 節圓直徑
Pitch. dia		 外徑
Out. dia		 齒幅
Width		 總長度
Length		 J H
Ah7 B C D E G
SG18-M3-20-22-2 2 20 22 36 63.66 69.7 28 56 6 24.8
SG18-M3-20-25-2 2 20 25 44 63.66 69.7 28 60 8 28.3
SG18-M3-20-30-1 1 20 30 45 63.66 69.7 28 30 8 33.3
SG18-M3-20-30-2 2 20 30 50 63.66 69.7 28 60 8 33.3
SG18-M3-20-32-2 2 20 32 55 63.66 69.7 28 65 10 35.3
SG18-M3-20-35-1 1 20 35 48 63.66 69.7 28 30 10 38.3
SG18-M3-22-25-1 1 22 25 36 70.03 76 28 30 8 28.3
SG18-M3-22-30-1 1 22 30 45 70.03 76 28 30 8 33.3
SG18-M3-22-35-1 1 22 35 48 70.03 76 28 30 10 38.3
SG18-M3-25-22-2 2 25 22 36 79.58 85.6 28 56 6 24.8
SG18-M3-25-25-1 1 25 25 36 79.58 85.6 28 30 8 28.3
SG18-M3-25-25-2 2 25 25 44 79.58 85.6 28 60 8 28.3
SG18-M3-25-30-1 1 25 30 45 79.58 85.6 28 30 8 33.3
SG18-M3-25-30-2 2 25 30 50 79.58 85.6 28 60 8 33.3
SG18-M3-25-32-2 2 25 32 55 79.58 85.6 28 65 10 35.3
SG18-M3-25-35-1 1 25 35 48 79.58 85.6 28 30 10 38.3
SG18-M3-25-40-1 1 25 40 70 79.58 85.6 28 50 12 43.3
SG18-M3-25-40-2 2 25 40 70 79.58 85.6 28 70 12 43.3
SG18-M3-30-32-2 2 30 32 55 95.5 101.5 28 60 10 35.3
SG18-M3-30-40-2 2 30 40 70 95.5 101.5 28 70 12 45.3
（模數4）：單位/Dimension：mm
產品型號
Catalog NO.		 國號
Fig.		 齒數
Z		 內徑
Bore		 轂徑
Hua dia		 節圓直徑
Pitch. dia		 外徑
Out. dia		 齒幅
Width		 總長度
Length		 J H
Ah7 B C D E G
SG18-M4-15-35-1 1 15 35 52 63.66 71.7 40 50 10 38.3
SG18-M4-18-32-2 2 18 32 55 76.39 84.4 40 75 10 35.3
SG18-M4-20-35-1 1 20 35 52 84.88 92.9 40 50 10 38.3
SG18-M4-20-45-1 1 20 45 65 84.88 92.9 40 50 14 48.8
SG18-M4-21-32-2 2 21 32 55 89.13 97.1 40 75 10 35.3
SG18-M4-21-35-2 2 21 35 55 89.13 97.1 40 75 10 38.3
SG18-M4-21-40-2 2 21 40 62 89.13 97.1 40 75 12 43.3
SG18-M4-21-45-2 2 21 45 68 89.13 97.1 40 75 14 48.8
SG18-M4-22-35-1 1 22 35 52 93.37 101.4 40 50 10 38.3
SG18-M4-22-45-1 1 22 45 65 93.37 101.4 40 50 14 48.8
SG18-M4-24-32-2 2 24 32 55 101.86 109.9 40 75 10 35.3
SG18-M4-24-35-2 2 24 35 55 101.86 109.9 40 75 10 38.3
SG18-M4-24-40-2 2 24 40 62 101.86 109.9 40 75 12 43.3
SG18-M4-24-45-2 2 24 45 68 101.86 109.9 40 75 14 48.8
SG18-M4-24-55-2 2 24 55 80 101.86 109.9 40 80 16 59.3
SG18-M4-25-35-1 1 25 35 52 106.1 114.1 40 50 10 38.3
SG18-M4-25-45-1 1 25 45 65 106.1 114.1 40 50 14 48.8
SG18-M4-27-40-2 2 37 40 75 114.6 122.6 40 80 12 43.3
SG18-M4-30-40-2 2 30 40 80 127.33 135.33 40 80 12 43.3
SG18-M4-30-45-2 2 30 45 80 127.33 135.33 40 80 15 48.8
（模數5）：單位/Dimension：mm
產品型號
Catalog NO.		 國號
Fig.		 齒數
Z		 內徑
Bore		 轂徑
Hua dia		 節圓直徑
Pitch. dia		 外徑
Out. dia		 齒幅
Width		 總長度
Length		 J H
Ah7 B C D E G
SG18-M5-18-45-2 2 18 45 68 95.49 105.5 50 85 14 48.8
SG18-M5-24-45-2 2 24 45 68 127.32 137.0 50 85 14 48.8
SG18-M5-24-55-2 2 24 55 80 127.32 137.3 50 90 16 59.3
SG18-M5-24-75-2 2 24 75 110 127.32 137.3 50 110 20 79.9
（模數6）：單位/Dimension：mm
產品型號
Catalog NO.		 國號
Fig.		 齒數
Z		 內徑
Bore		 轂徑
Hua dia		 節圓直徑
Pitch. dia		 外徑
Out. dia		 齒幅
Width		 總長度
Length		 J H
Ah7 B C D E G
SG18-M6-20-55-2 2 20 55 80 127.32 139.3 60 100 16 59.3
SG18-M6-20-75-2 2 20 75 110 127.32 139.3 60 120 20 79.9
SG18-M6-25-55-2 2 25 55 80 159.16 171.2 60 100 16 59.3
SG18-M6-25-75-2 2 25 75 110 159.16 171.2 60 120 20 79.9
